Od audytu obiektu do bezpiecznej pracy w żniwa

Jak wygląda wdrożenie systemu SYNK na obiekcie?

Realizujemy zarówno kompleksowe uruchomienia nowych baz suszarniczo-magazynowych, jak i modernizacje istniejących suszarni (z zachowaniem sprawnych styczników i falowników w szafach siłowych). Każdy etap prowadzimy tak, aby obiekt był w pełni gotowy przed kampanią rzepakową, zbożową (pszenica, jęczmień) i kukurydzianą.

Umów audyt i wycenę Technologie we wdrożeniu

4 kroki realizacji inwestycji

Przejrzysty proces bez przestojów i niespodzianek.

ETAP 01

Audyt i inwentaryzacja

Weryfikujemy układ suszarni, rodzaj palnika (gaz, olej, zrębka), listę napędów (redlery, podnośniki kubełkowe, wialnie, zasuwy) oraz stan istniejących szaf elektrycznych.

ETAP 02

Projekt i prefabrykacja

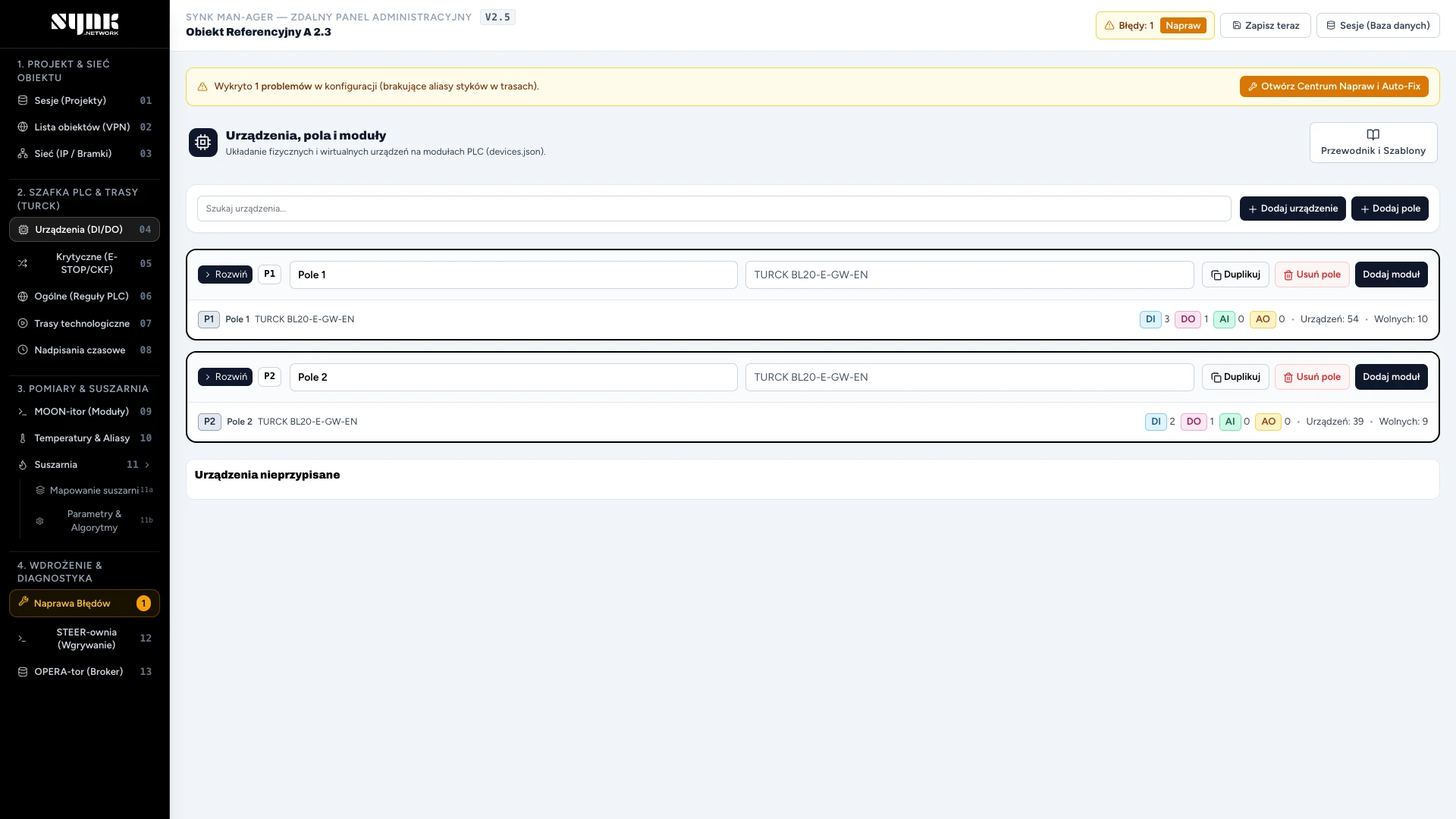

W środowisku MAN-ager modelujemy wyspy PLC Turck BL20, definiujemy kaskadowe trasy transportu i parametry suszarni, a zespół AMARTECH prefabrykuje szafy sterownicze.

ETAP 03

Montaż i testy na obiekcie

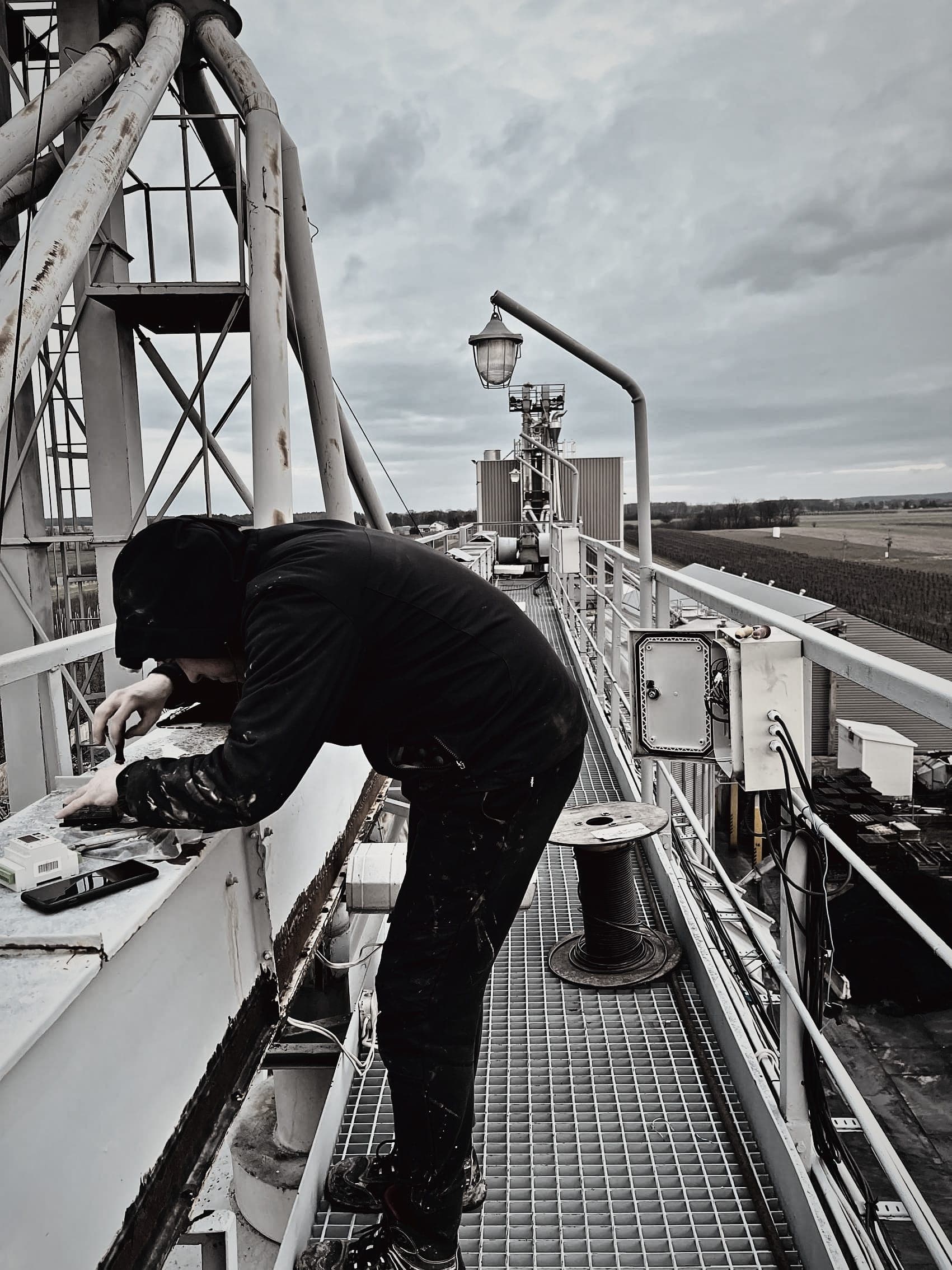

Instalujemy sterownik STEER-ownia, koncentrator MOON-itor MASTER, moduły SLAVE (PT100, wilgotność, sondy 1-Wire w silosach) oraz testujemy każde potwierdzenie i blokadę Safety.

ETAP 04

Szkolenie i opieka VPN

Uruchamiamy stanowisko dyspozytorskie OPERA-tor, szkolimy operatorów i aktywujemy szyfrowany tunel VPN do zdalnego wsparcia w trakcie sezonu.

Standardy przemysłowe SYNK

Technologie automatyki przemysłowej dla suszarni i linii technologicznych.

Sterowanie, I/O i bezpieczeństwo

Modbus TCP & RTU (RS485) — deterministyczna komunikacja ze sterownikami polowymi, wyspami PLC Turck BL20 i falownikami.
MQTT Broker & WebSocket — natychmiastowa wymiana telemetrii i rozkazów z panelem OPERA-tor (<50 ms).
Logical Processor (ESP32-S3-ETH) — algorytmy PID wilgotności i temperatury, kaskady tras, STANDBY i AUTO-INTERLOCK.
Nadzór Safety — sprzętowo-programowa kontrola E-STOP, czujników zaniku faz (CKF), termików i potwierdzeń styczników.

Sieć obiektowa, pomiary i aktualizacje OTA

Ethernet LAN & VLAN (MikroTik) — odseparowana sieć automatyki odporna na ruch biurowy.
Szyfrowany tunel VPN — bezpieczny dostęp serwisowy działający na łączach LTE/5G i Starlink (za CGNAT).
Architektura MASTER / SLAVE — cyfrowy odczyt sond 1-Wire DS18B20, czujników PT100 (MAX31865) i wilgotnościomierzy 4–20 mA.
Zdalne OTA (Ethernet + RS485) — możliwość zdalnej aktualizacji firmware wszystkich sterowników z poziomu MAN-ager.

Dokumentacja obiektowa

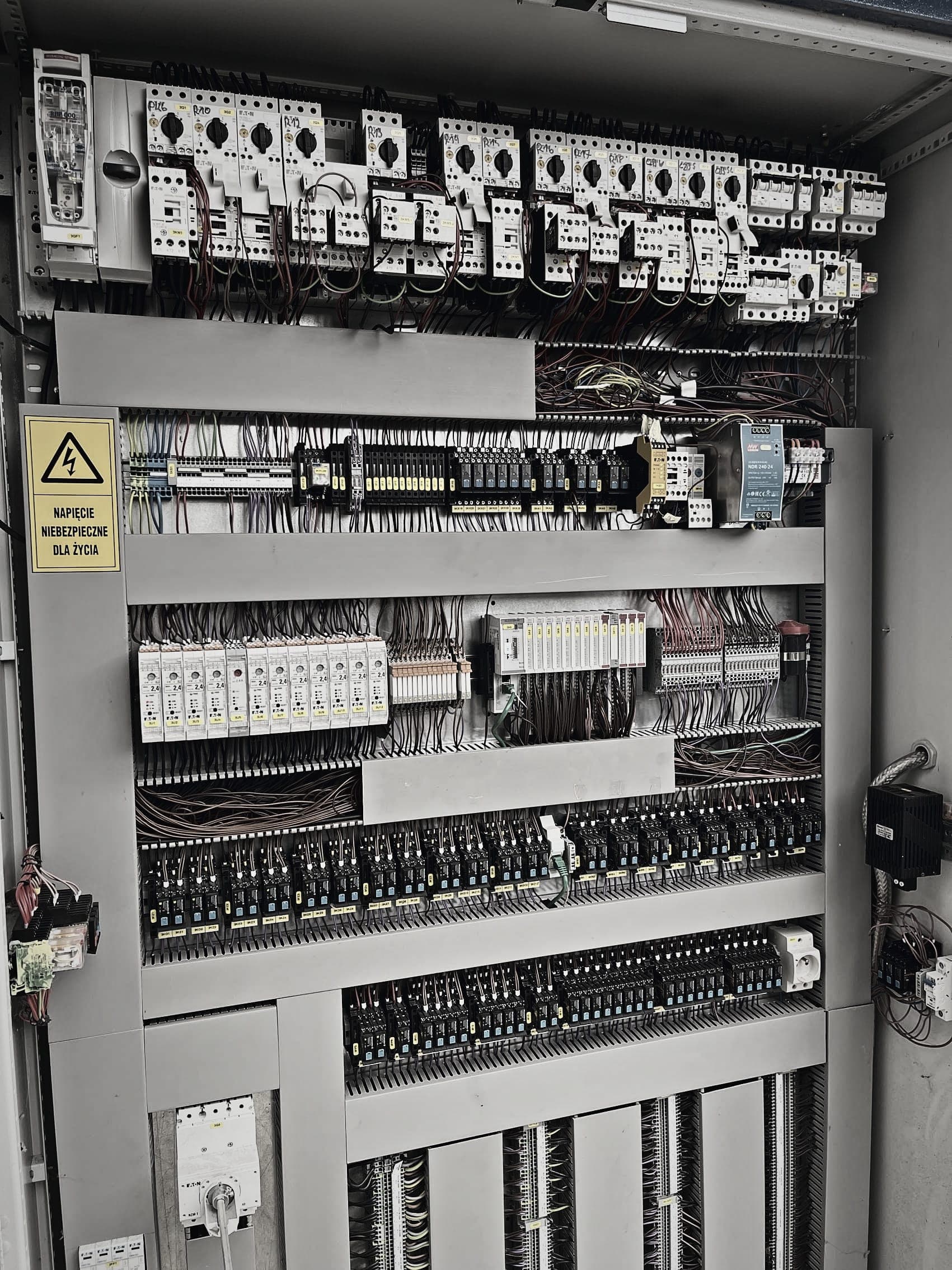

Realizacje SYNK w terenie: szafy sterownicze, telemetria i kompleksy suszarnicze.

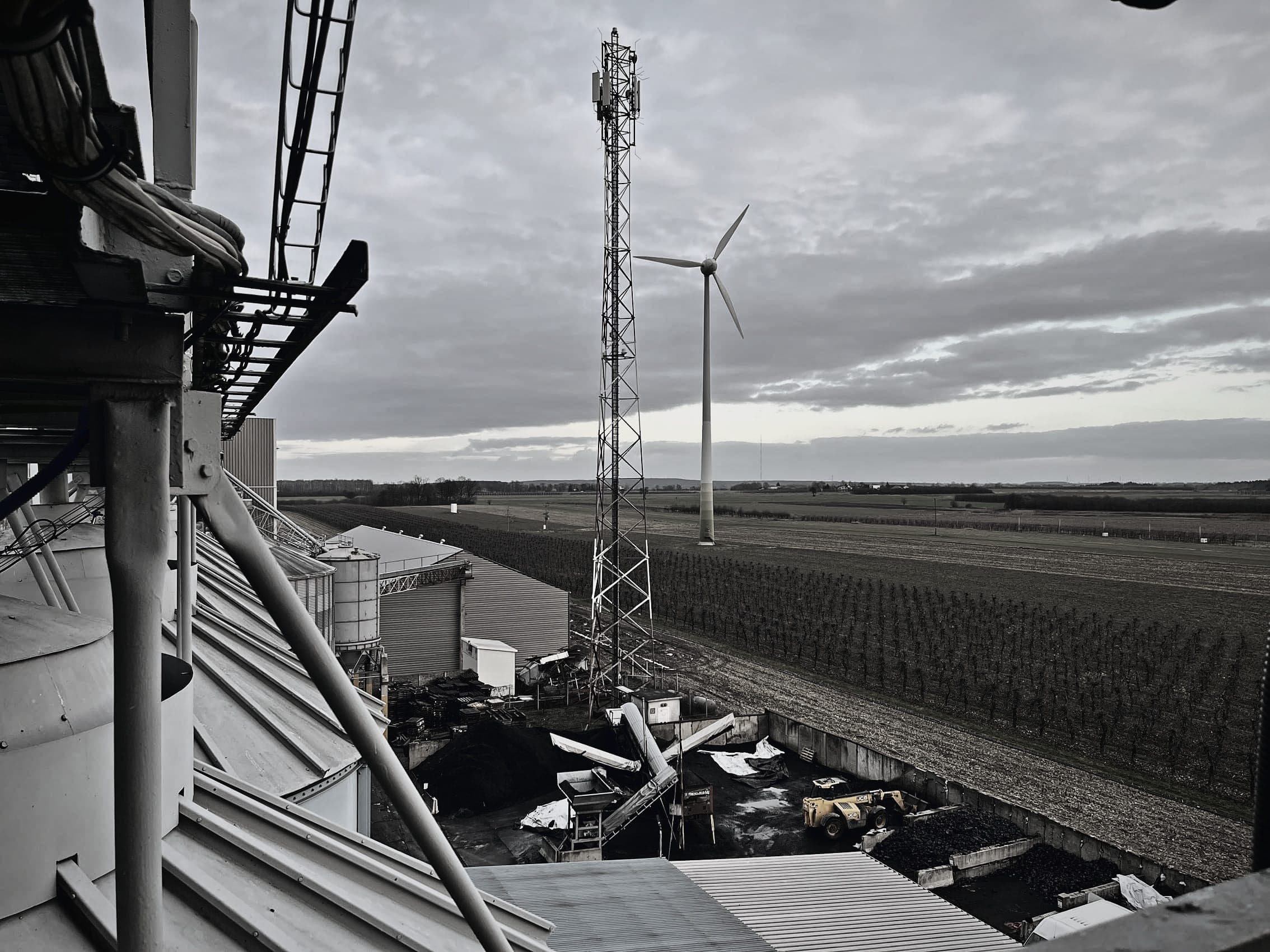

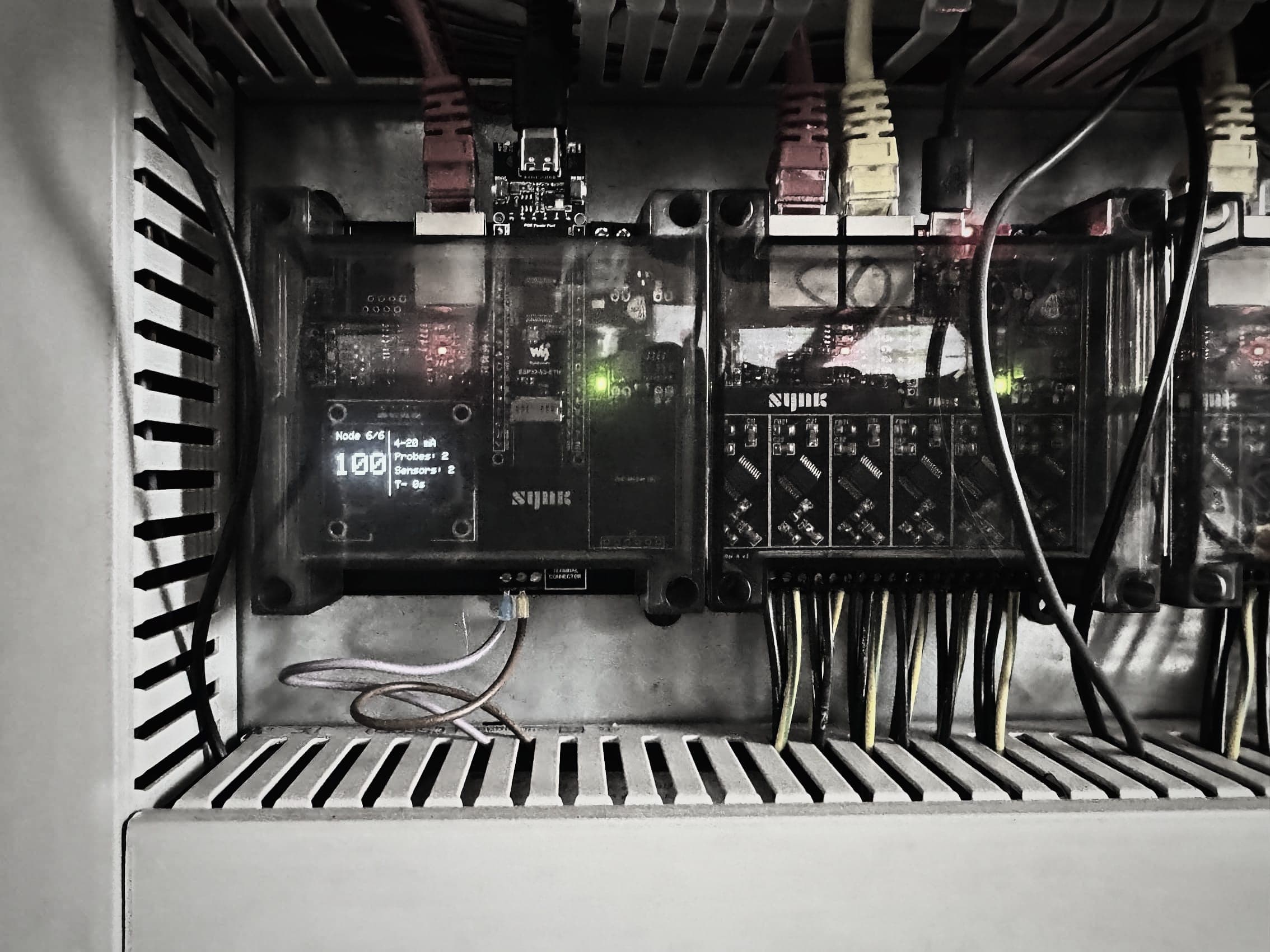

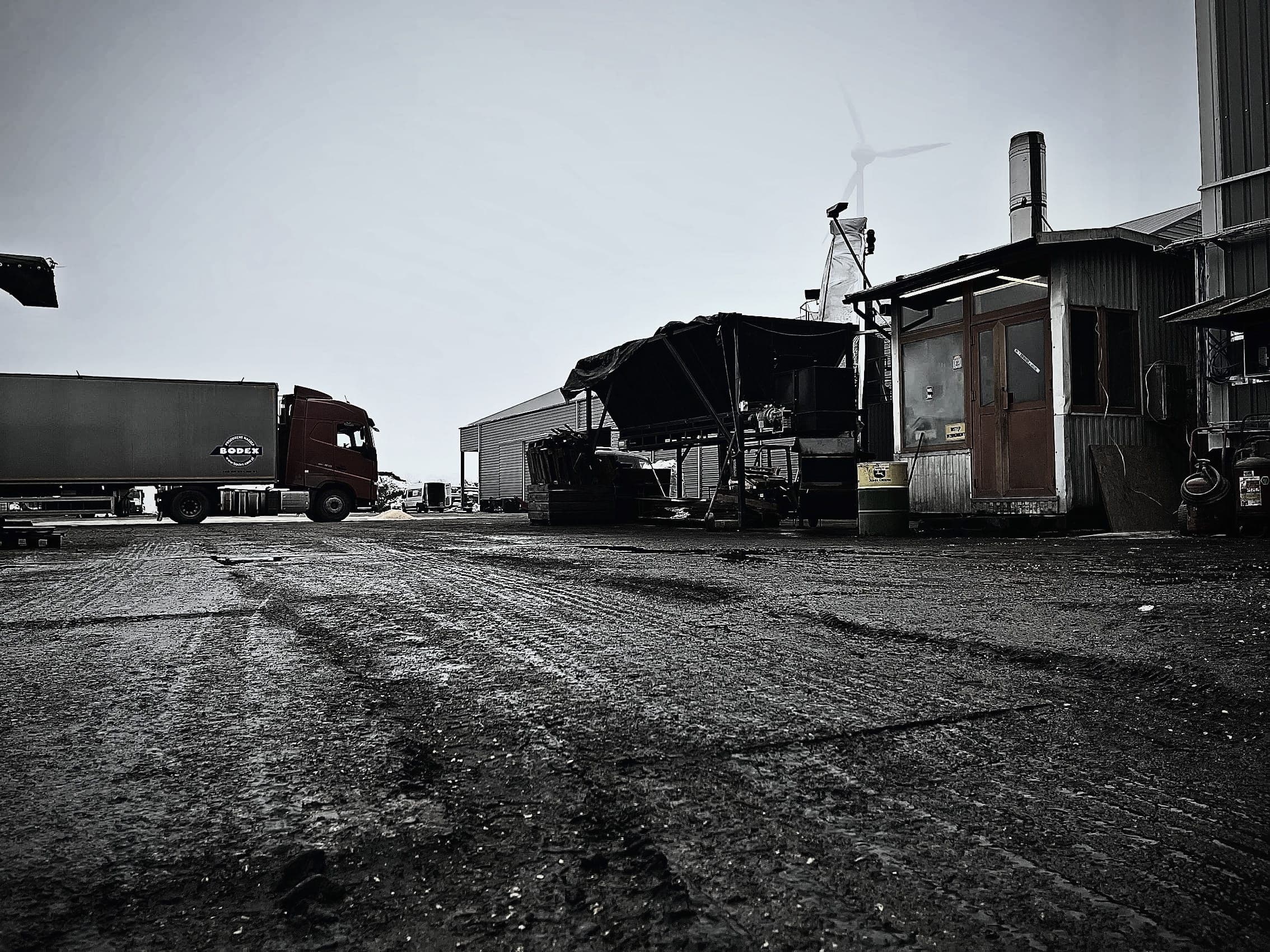

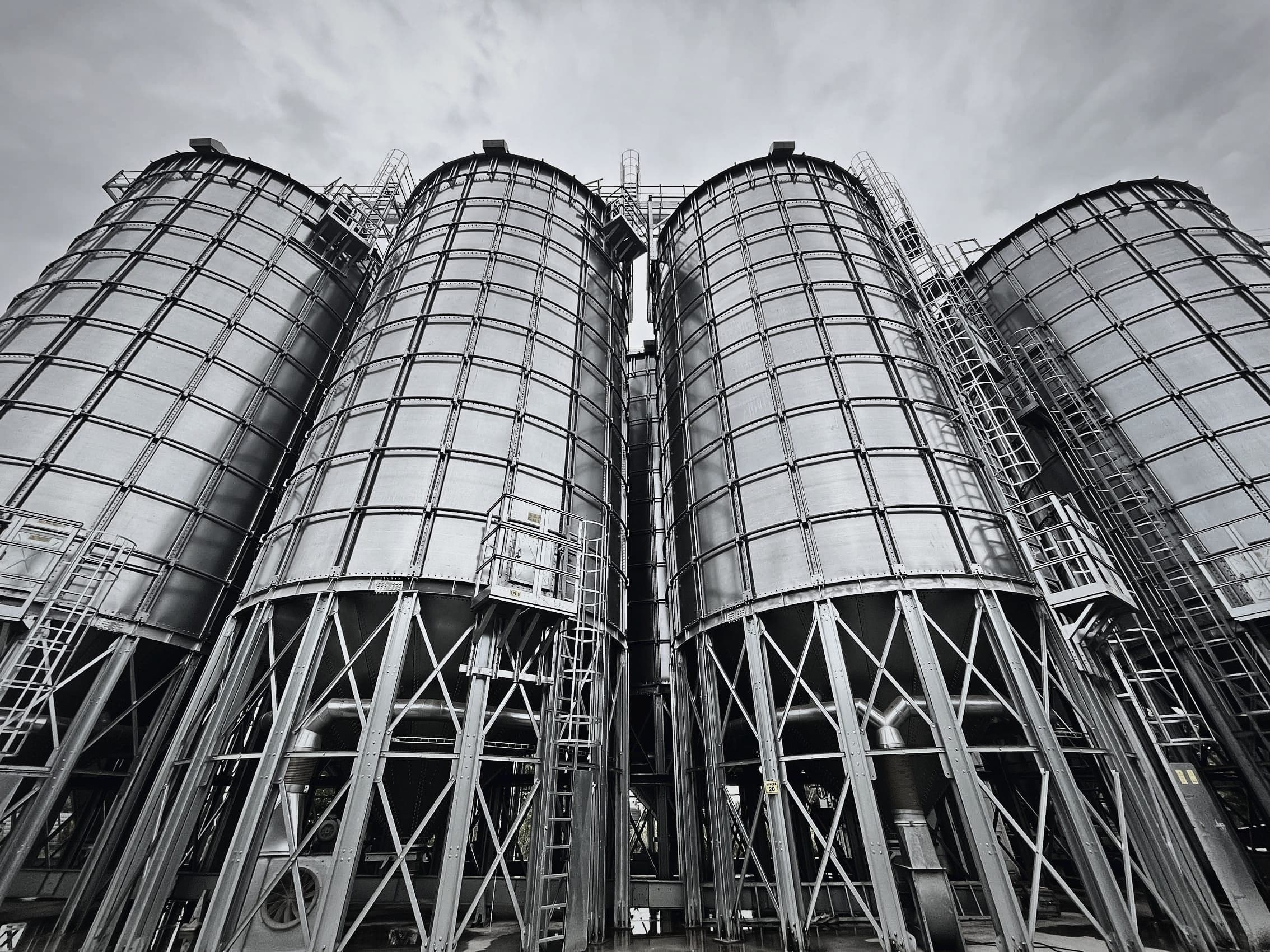

Zdjęcia z uruchomień aparatury wykonawczej, sterowników pomiarowych MOON-itor, stanowisk dyspozytorskich oraz obiektów elewatorowo-silosowych. Kliknij dowolną fotografię, aby otworzyć powiększony podgląd.
